可拆式板式换热器主要由传热板片、密封垫片、两端压板、夹紧螺栓、支架、法兰或衬套、地脚组成。各部件作用如下：
一、传热板片
传热板片是换热器主要起换热作用的元件，一般波纹做成人字形（当然也有些厂家经过研究有属于自己的版型），按照流体介质的不同，传热板片的材质也不一样，大多采用不锈钢和钛材制作而成。通常用模具将板片压制成各种槽型或波纹型，既可以增大板片的刚度，防止板片受压时变形，也增强了流体的湍流程度，增强了换热效果
二、密封垫片
板式换热器的密封垫片主要是在换热板片之间起密封作用。材质有：丁腈橡胶，三元乙丙橡胶，氟橡胶等，根据不同介质采用不同橡胶，胶垫富有弹性，有利于密封，也方便拆卸！每一款胶垫都是按照每一款换热板片板型设计加工而成，有着非常好的密封性！
三、两端压板
两端压板主要是夹紧压住所有的传热板片，***流体介质不泄漏。碳钢板生产工艺是买回钢板用切割机按一定的尺寸切割好（有用手工切割、但现在随着社会的发展科学的进步、大家都用切割机编程（编程内有指令如：G61、G81等）切割好、然后进行打磨，整形，再进行喷砂处理、喷砂使其更好的防锈及油漆的吸附、然后喷漆处理、
四、夹紧螺栓
夹紧螺栓主要是起紧固两端压板的作用。夹紧螺栓一般是双头螺纹，预紧螺栓时，使固定板片的力矩均匀。加紧螺栓的加工：根据换热器的使用，达到相应的硬度强度和拉伸率等的特殊要求圆钢，经过机器攻丝加工好螺纹、拿去镀锌即可使用，同时也配套相应的不锈钢螺栓！
五、挂架
主要是支承换热板片，使其拆卸、清洗、组装等方便、挂架主要分两种园形或方形、圆形是用圆钢外包不锈钢主成或直接用不锈钢棒、方形主要以槽钢为主槽钢
六、法兰或衬套
    主要用于管道与换热器的对接、法兰分为10KG及16KG级等，***有机械部、化工部等或非标法兰、法兰孔依据法兰大小而定、有多种材质、依工况而定、衬套常见的有304 316L不锈钢衬套、EPDM衬套、NBR衬套.
七、地脚
主要是用来给换热器运行时的固定作用、常规来说我们地脚我们有三个或四个（有后导柱的三个、没有后导柱的有四个），形式有镀锌上螺丝的三角铁脚和碳钢脚板，都是用作与地面的固定。
八．导致和立柱
    每一台换热器都有上下导致，方便板片的定位和支撑，长度都是根据板片的多少而确定的，一般都会在与板片的比例上长一点，方便后期增减板片，材质一般为碳钢，也有不锈钢，立柱是用作支撑导柱和换热器后端的，材质也同样是碳钢或者不锈钢。

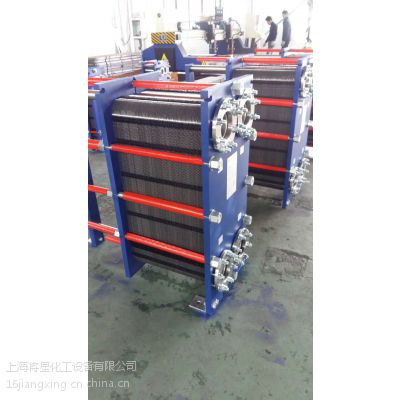

JXB30型板式换热器是一种新型的节能热交换装置，具有传热效果高、结构紧凑、占地面积小、 操作简便，清洗、拆卸、维护方便，容易改变换热面积或流程组合等优点。板片人字形波纹，介质流动形成湍流状态，粘胶式密封垫片。传热系数能高达2000～6000 W/m2.℃ 左右。

、基本参数的定义

JXB30型板式换热器主要技术参数：
组装面积 30 m2
水处理量 45 m3/h
管径 DN50
设计压力 1.6 Mpa
设计温度 180 ℃
流道截面积 0.00045 m2
波纹深度 2.5 mm
板片尺寸 500×222 mm
中心距 125×403 mm
传热系数 2000-6000 W/m2·℃

工作原理
可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔，四周通过垫片密封，并用框架和压紧螺旋重叠压紧而成，板片和垫片的四个角孔形成了流体的分配管和汇集管，同时又合理地将冷热流体分开，使其分别在每块板片两侧的流道中流动，通过板片进行热交换。
特点
可拆式板式换热器是一种新型的节能热交换装置，具有传热效果高、结构紧凑、占地面积小、 操作简便，清洗、拆卸、维护方便，容易改变换热面积或流程组合等优点。
