| 加工定制：是 | 类型：板式换热器 | 品牌：上海将星 |
| 传热方式：间壁式换热器 | 流道截面积：0.00142-0.00249m2 | 重量：0.2kg |
| 用途：换热升降温 | 规格：330*920 |

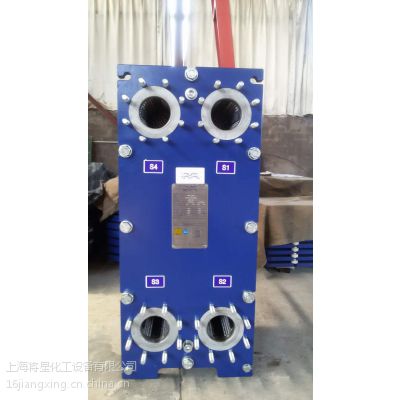

板式换热器主要由一定数量的平板式换热片(几十片至数百片)、垫片、固定框架和压紧装置(压紧螺杆和活动压板)等组成。换热片系由冲压或辊压成各种形状,在其表面上压出特殊设计的波纹,这种波纹不仅使其强度和刚性增加,而且形成流体的高速紊流。紊流有力地阻止了沉淀物在板面上形成,减少了积垢,大大提高了冷热介质通过薄金属板壁的换热效率。换热片的波纹形式很重要,他决定了换热片的工作特性。主要的波纹形式有水平平直波纹、皱褶波纹形、瘤形凹凸板、锯齿型波纹板、人字形波纹板(V字形)和双人形波纹板(W字形),斜形的波纹又有不同的倾角。换热板片波纹的设计和制造是板式换热器的技术关键。换热片的材质是优质不锈钢板或钛板,其次是铝及其合金。板片厚度0?5~1?2mm。板片角上开有流体通道孔,四周及角孔周围压有圈槽。装配时首先用粘结剂将垫片粘牢在板片密封槽中,角孔周围部分槽中根据流动需要放置垫片,一方面防止流体的泄漏,另一方面使板片之间形成一定的空隙。当金属板组借压紧螺杆由盖板压紧时,相邻板间板角上的开孔形成连续的通道,将介质(参与热交换过程的介质)从进口处引流到金属板组中,并分配到金属板间的狭窄槽道中。
